Installation lunette PU et levier " sniper" sur Mosin Nagant 91/30
Bien , alors au bout du compte, ce n'est pas si difficile que l'on peut le croire. De la réflexion, les outils qu'il faut. Pas d'énervement et l'on prend son temps
On pose le support sur le boitier et l'on marque son emplacement. Je précise, un boitier "High Wall"

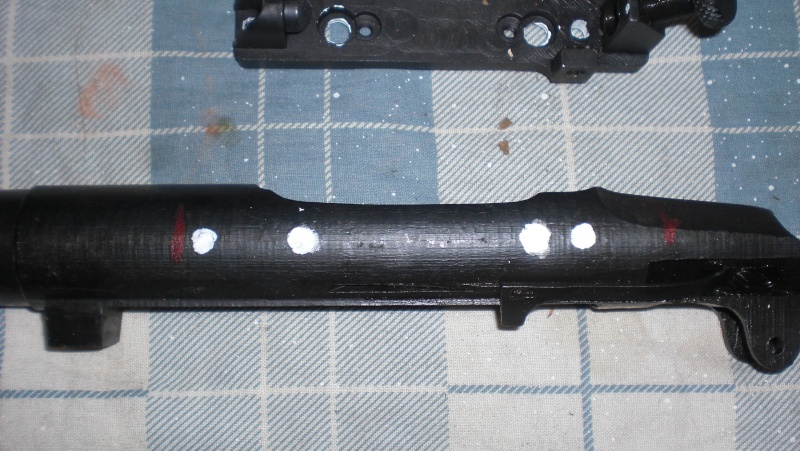

On en profite pour marquer l'emplacement des deux trous des vis et le deux des tétons de sécurité
Perçage, taraudage et essais des vis

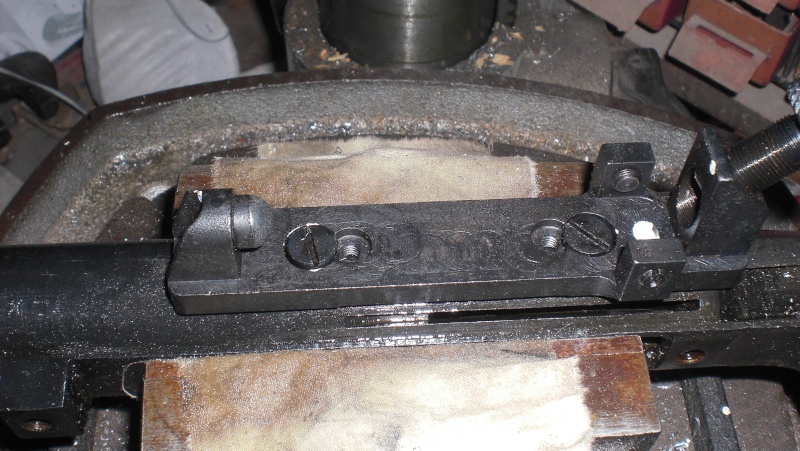

Montage à froid du support
Perçage des deux trous pour les tétons. Astuce: 10 mm max. On ne traverse pas le boitier.
On lime les tetons en pointe. Pourquoi, et bien c'est tout simple. Lorsque l'on perce, la mèche laisse au fond un forme conique. Donc les tétons se logeront entièrement dans le cone laissé par la mèche.
Pour finir on monte l'ensemble à la loctite sans avoir au préalable oublié de faire un montage à froid pour repérer l'endroit ou il faut meuler les vis de fixation pour que les deux petites vis de sécurité puissent se loger à leur emplacement
Et voilà terminé pour la partie support . Je vous fais grace de la partie bois à découper. Trop simple
Place maintenant au montage du levier. On le raccourci de 15mm et on le ressoude. Oui il est trop long. Cà ne fait vraiment pas beau du tout. Puis lime et huile de coude
On réduit conique ment la base du levier, juste au dessus du filetage ( vous verrez pourquoi ensuite)
Place à la culasse. Et oui il faut couper le levier. Les trouillards vont bloquer là Bofff, une disqueuse et hop !!!
Un bon coup de lime pour aplanir, puis perçage et taraudage. Un aimant c'est très pratique Twisted Evil
Astuce.....et blanco
Bien mais me direz vous: " pourquoi avoir limé la base du levier toute à l'heure" ? scratch

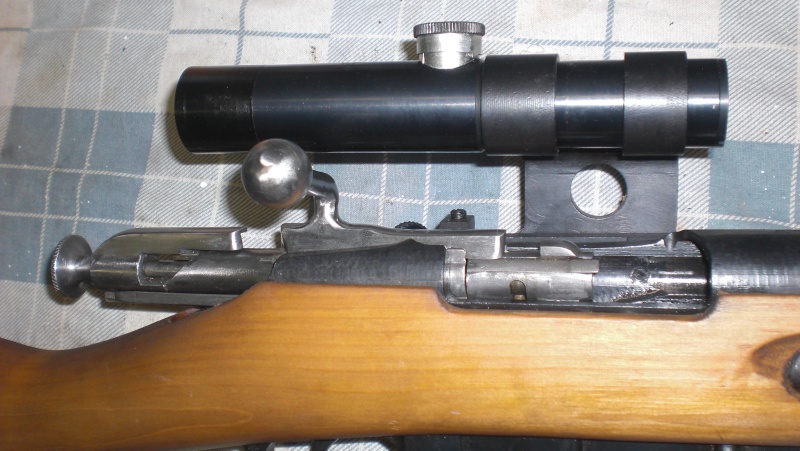

Et bien tout simplement par ce qu'une fois le levier vissé avec de la loctite. Je l'ai soudé pour une plus belle finition. Voilàààààààààààààà !!!!!! c'est finiiiiiiiiiiiiiiiiiiii !!!!!!
On pose le support sur le boitier et l'on marque son emplacement. Je précise, un boitier "High Wall"
On en profite pour marquer l'emplacement des deux trous des vis et le deux des tétons de sécurité
Perçage, taraudage et essais des vis
Montage à froid du support
Perçage des deux trous pour les tétons. Astuce: 10 mm max. On ne traverse pas le boitier.
On lime les tetons en pointe. Pourquoi, et bien c'est tout simple. Lorsque l'on perce, la mèche laisse au fond un forme conique. Donc les tétons se logeront entièrement dans le cone laissé par la mèche.
Pour finir on monte l'ensemble à la loctite sans avoir au préalable oublié de faire un montage à froid pour repérer l'endroit ou il faut meuler les vis de fixation pour que les deux petites vis de sécurité puissent se loger à leur emplacement
Et voilà terminé pour la partie support . Je vous fais grace de la partie bois à découper. Trop simple
Place maintenant au montage du levier. On le raccourci de 15mm et on le ressoude. Oui il est trop long. Cà ne fait vraiment pas beau du tout. Puis lime et huile de coude
On réduit conique ment la base du levier, juste au dessus du filetage ( vous verrez pourquoi ensuite)
Place à la culasse. Et oui il faut couper le levier. Les trouillards vont bloquer là Bofff, une disqueuse et hop !!!
Un bon coup de lime pour aplanir, puis perçage et taraudage. Un aimant c'est très pratique Twisted Evil
Astuce.....et blanco
Bien mais me direz vous: " pourquoi avoir limé la base du levier toute à l'heure" ? scratch
Et bien tout simplement par ce qu'une fois le levier vissé avec de la loctite. Je l'ai soudé pour une plus belle finition. Voilàààààààààààààà !!!!!! c'est finiiiiiiiiiiiiiiiiiiii !!!!!!
CALIBRE 2B- Fêlé
- Messages : 249
Date d'inscription : 08/11/2017
Age : 69
Localisation : Bastia
Re: Installation lunette PU et levier " sniper" sur Mosin Nagant 91/30
J adore !! En plus de celles de Marco je vais pouvoir suivre tes réalisations, ca me motive pour me lancer sur une customisation perso. Ce jour là j'ai pas fini de vous casser les bonbons !!!!
Benhur31- Cinglé
- Messages : 325
Date d'inscription : 19/10/2017
Age : 51
Localisation : Derrière toi !!
Re: Installation lunette PU et levier " sniper" sur Mosin Nagant 91/30
Top cette réalisation!
Il faut que je m achete un poste a souder et que j apprenne, mon ignorance en la matière me bride..
Marco81500- Cinglé
- Messages : 275
Date d'inscription : 17/04/2017
Age : 51
Localisation : Cergy-Pontoise
Re: Installation lunette PU et levier " sniper" sur Mosin Nagant 91/30
pour le poste prend un inverter comme je le surnomme moi même le poste a souder pour les nul !!Marco81500 a écrit:
Top cette réalisation!
Il faut que je m achete un poste a souder et que j apprenne, mon ignorance en la matière me bride..
Tu colle pas et tes soudures sont vraiment pénétrante ( si tu veux faire des essais je te prête le miens)
Benhur31- Cinglé
- Messages : 325
Date d'inscription : 19/10/2017
Age : 51
Localisation : Derrière toi !!
Re: Installation lunette PU et levier " sniper" sur Mosin Nagant 91/30
Hs on : Ma proposition de prêt est valable pour tous ceux qui sont proche du 31 ou y passent de façon régulière, pour le grand sud ouest voir en MP car je m y deplace régulièrement. hs off.
Benhur31- Cinglé
- Messages : 325
Date d'inscription : 19/10/2017
Age : 51
Localisation : Derrière toi !!
Re: Installation lunette PU et levier " sniper" sur Mosin Nagant 91/30
Je me rappelle de ces photos pour le Momo ça date pas d'hier
Invité- Invité
Re: Installation lunette PU et levier " sniper" sur Mosin Nagant 91/30
Effectivement, cela m'aurait éviter d'acheter une crosse archangel pour le mien juste pour une lunette
gorgonzola- Modo
- Messages : 1447
Date d'inscription : 26/04/2017
Age : 58
Localisation : IDF
Re: Installation lunette PU et levier " sniper" sur Mosin Nagant 91/30
Effectivement. Un petit inverter, c'est le top.
Baguettes en 2/2.5 mm suffisent largement pour nos bricolages. Il suffit de jouer avec le potentiomètre. Bien décaper les pièces à souder et toujours à 45°.
Après il faut souder, souder et souder encore sur ds morceaux de récupération, pour se familiariser avec son appareil.
Pas la peine de se ruiner, on en trouve des corrects à partir de 100/120 eur
Baguettes en 2/2.5 mm suffisent largement pour nos bricolages. Il suffit de jouer avec le potentiomètre. Bien décaper les pièces à souder et toujours à 45°.
Après il faut souder, souder et souder encore sur ds morceaux de récupération, pour se familiariser avec son appareil.
Pas la peine de se ruiner, on en trouve des corrects à partir de 100/120 eur
